第18招、快速澆口設計與流場比篇~ 【汽車零件篇】

2018-10-22 03-顧問專欄 201809

第18招、快速澆口設計與流場比篇~ 【汽車零件篇】~產品故事說明
成品尺寸：長900~1500，寬100(單位mm) 成品厚度：平均厚度1.5~2.5(mm) 澆道系統：冷澆道塑膠材料：PP,ABS

分析焦點
在塑膠模具中，因塑膠件幾合複雜多變,設計者在決定 澆口位置與澆口數量時，會有一定的困難度，現今使用 模流分析軟體模組功能，可以快速結合流長和厚度比的 流長比(L/Tratio)，澆口位置建議功能可快速提供澆口放 置的位置建議。如圖示，每組計算只要30秒就能知道 合適的流場比與確認澆口位置與澆口數量，真的讓設計 者能輕鬆執行較優的設計。

應用方法
點擊建議澆口位置，功能的流程為：首先，在模型上新 增澆口，接著，依據已放置的澆口，檢查流長比分佈。 使用流長比的目的是希望流動盡量達到模穴內平衡或達 到合理的流動範圍。可選擇手動更新或自動更新。
當澆口位置改變時，流長分佈就會馬上更新。對於大 型件或複雜件，不需要長時間等待均可以在30秒內 完成。此外，點擊顯示流 / 長比範圍帶 (ShowtargetL/ Tband)，可檢視模型上特定的流長比值。

實際案例說明

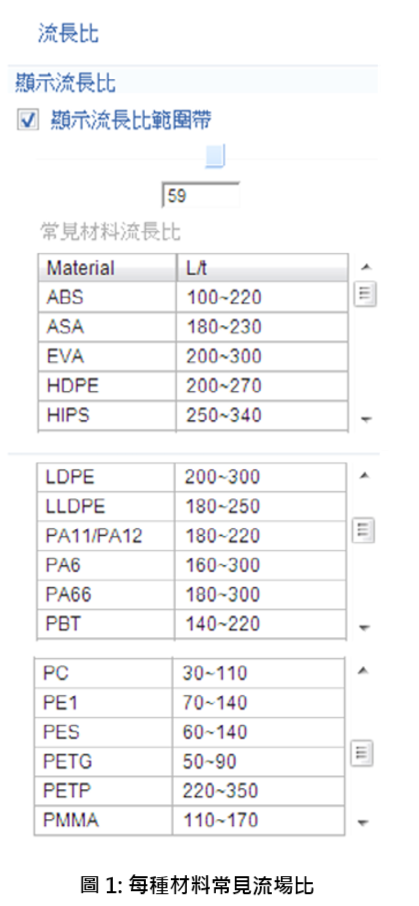

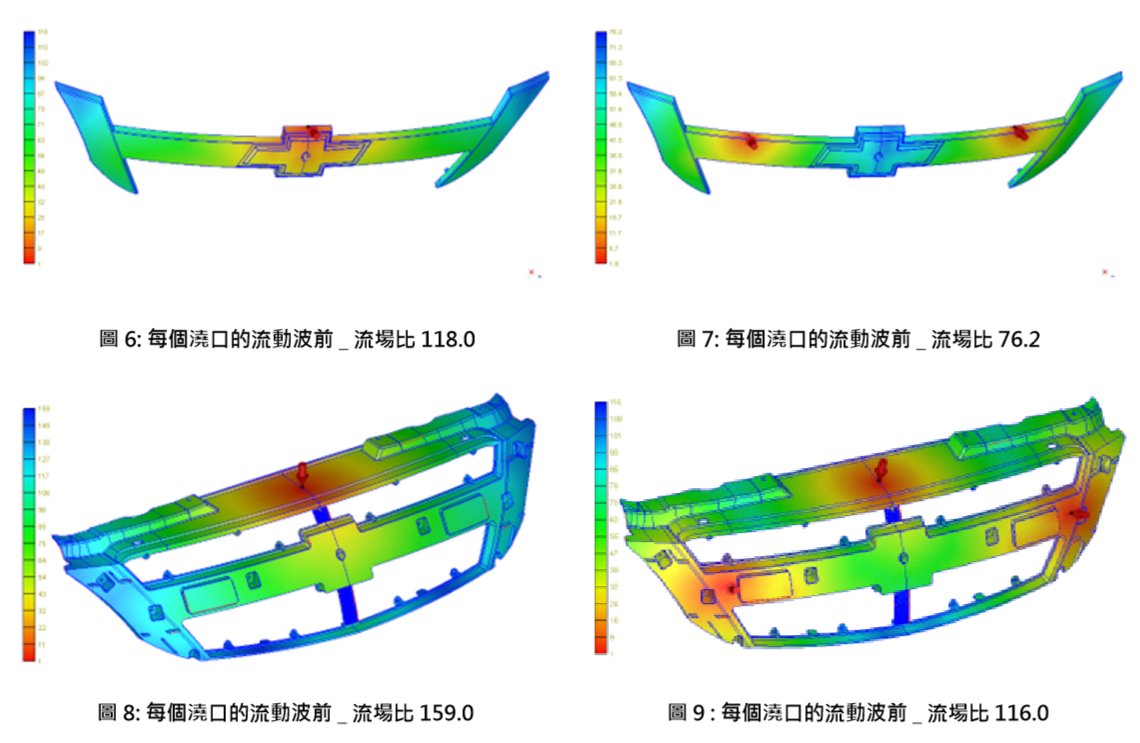

圖2~圖9，不同的塑件，利用計算快速結合流長和 厚度比的流長比功能所獲得的每個澆口的流動波前_ 流場比值。
