Miicraft數位光學式3D Printer技術介紹
202006月刊/揚明光學 / 陳昭舜 協理
前言

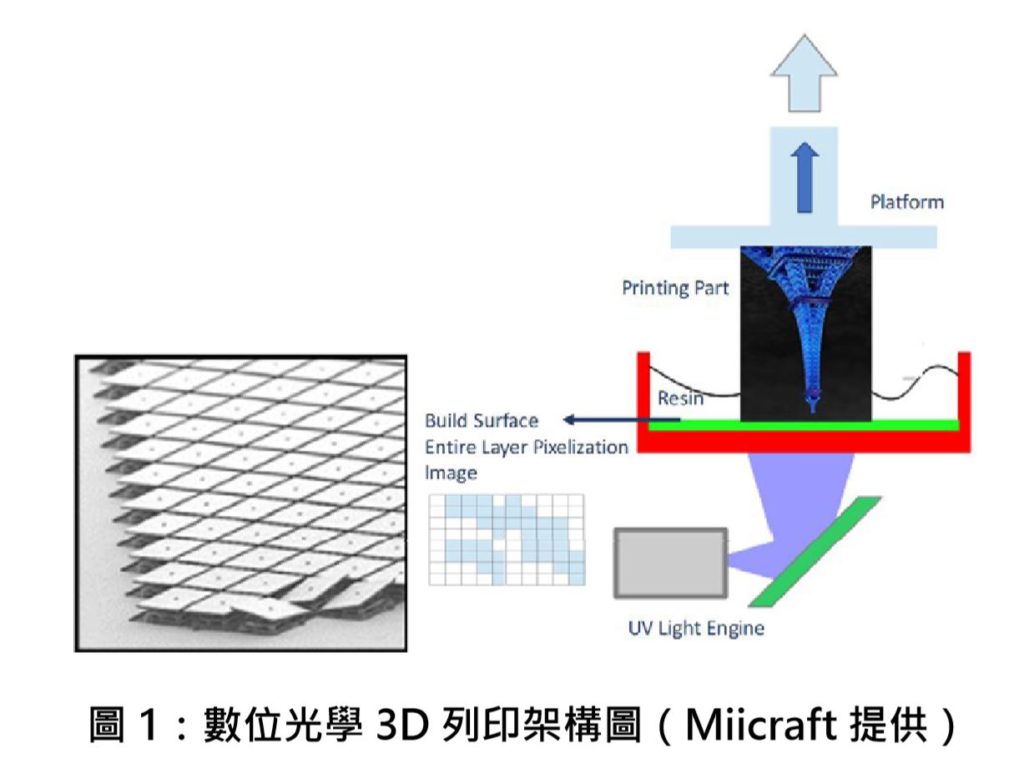

Miicraft 數位光學式 3D 列印 (DLP,Digi-Optical 3D Printer)，以UV光源的數位光學投影模組搭配光閥， 將立體圖形原始3D資料檔轉換成每個單層的切片影 像圖案，整面同時投影照射於待成型的光敏樹脂槽成 型表面上，經一定曝光時間將液態樹脂固化為實體物 件，再控制升降平台，輔助離形機制，層層上升堆疊 結合為3D立體固態成型品。數位光學DLP的3D列 印機器一般被歸類在工業等級3D Printer。近年來發 展趨勢也是往大列印面積、高精密度、高速列印量產 產出、高價值等的工業應用積層製造設備定位。
Miicraft3D列印機的四大優勢
快速列印
將數百萬個數位像素，一層層整面同時投影曝光在 樹脂槽成型面上。比起雷射的單點掃描方式，單層 列印時間極短，列印面積越大差異越大。此外，以 DMD(Digital Micromirror Device) 微反射鏡光閥作 為數位調變器，加上高功率UV LED及高效率光學 系的設計，輸出在固化成型面上的UV功率強度可達 10mW/cm^2以上，使單層固化所需的曝光時間縮短 許多。
穩定度
每層整面所有像素同時曝光，只有成型平台需單軸上 下移動，每層畫面都是固定的影像大小，畫素位置不 變，列印穩定度極高，幾乎不需定期校正。
精準度
以數位像素控制待印物件的解析度及精準度。 Miicraft3D 列 印 機 器 的 像 素 大 小 依 機 型 落 在 30um~125um。
使用壽命/可靠度
鏡面反射式的DMD不會吸收能量，長時間光照也不 會因吸收光能而劣化，搭配長壽的LED光源時常被使 用工業等級產品上。
結語
針對DLP 3D列印技術，除列印速度、更大的列印面 積、更高的解析度外，複合材料的列印、非塑膠類的 材料發展等都是未來可能的發展方向。
在積層製造方面，尤其是數位光學光固化3D列印機， 已經從消費性電子產品走向工業應用，從文創走向醫 療，從觀賞模型走向功能件製造。工具機 在醫療、製 鞋、光電等產業已有相當的影響力，期待學、業界持 續投入發展，運用自身優勢，結合不同產業強項，讓 3D列印產業，隨積層製造起飛的趨勢，成長為具競 爭力的產業規模。■
