沙迪克獨創的射出與塑化方式
前言
V-LINE® 通過將射出部與塑化部分離，在實現樹脂的 均勻塑化的同時，保障了高水平的計量和射出精度， 做到了高精度的穩定成型。將沙迪克獨創的驅動源與 其控制技術相結合，實現從低速到高速的高響應速度 及壓⼒切換，在超精密成型中發揮了卓越的威⼒。
在塑化部的部分，計量和射出無需螺杆往復動作，通 過固定背壓實現了均勻的樹脂混煉，以及均⼀的塑化 溫度。此外，射出時螺杆不會移動，與直列式相比， 螺杆的摩擦極少，能夠實現長時間、穩定的高精度成型。⽽關於止逆機構的設計，V-LINE® 採⽤無檢驗環的獨 特結構。採⽤計量結束後，螺杆僅前進⼀小段距離與 接合點（流道）接觸，阻斷樹脂的流道來防止逆流的 結構，⽤以减少射出時發生的高剪切效果。
最後談到射出部，射出控制採⽤沙迪克獨創的伺服控 制器，針對從低速到高速的所有速度範圍都能正確響 應。將經線性光栅尺檢測到的柱塞位置和壓⼒，以及 經扭矩光栅尺檢測到的射出壓⼒使⽤高速CPU進行 運算處理，對速度壓⼒進行全閉環控制，可以實現 10msec.（LP系列）級別的上升/下降高響應。
V-LINE® 的特點
V-LINE® 是沙迪克所開發之射出機的射出和塑化方式 名稱。通常也被稱作螺杆柱塞預塑式（以下簡稱預塑 式），但 V-LINE® 所採⽤的結構乃是對這種預塑式進 行改良。以往的預塑式有著換料、換色較費時的缺點， 但沙迪克憑藉獨創的止逆機構與特殊的樹脂流道設計 彌補了這⼀缺點。
與以往的止回閥不同，止逆機構通過令塑化螺杆前進 ⼀小段距離，來堵住流道，能夠主動關閉流道，便不 會出現樹脂逆流和壓⼒損失的情况；⽽憑藉通往射出部的樹脂流道之特殊設計，可以令塑化後的樹脂順利 且無絲毫浪費地充填進去，且樹脂在接觸柱塞表⾯的 狀態下進行充填，還能起到清潔效果。
獨立控制和簡單機構，確保準確性
獨立控制所有動作的V-LINE®，不會漏掉計量過的材 料，按實際計量值將樹脂準確地充填到模具中。憑藉 簡單的止逆機構，即便是超低黏度的材料，也能完全 防止逆流的發生。可將以往司空見慣的剪斷成型變爲 緩衝成型，依靠細微的無短路、尺寸精度穩定、無飛 邊成型，實現優質的熱固性塑料成型件。

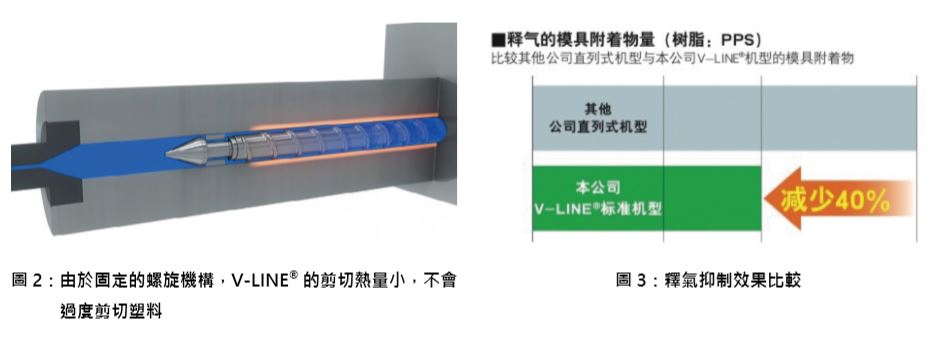

抑制釋氣産生 如今在對功能和質量的要求日益提高的塑料中，含有 各種各樣的添加劑，因爲産生釋氣⽽造成的碳化和表 ⾯缺陷等成型缺陷，成爲⼀個問題。V-LINE® 不會給 樹脂帶來多餘的剪切熱，因此在成型時可抑制釋氣的 産生。可生産側板和徽章等要求內外飾外觀零件的表 ⾯狀態良好之成型件，進行電鍍等二次加⼯時，也能 提高作業的效率。
抑制長纖維材料斷裂 含有玻璃或碳的纖維材料的成型，作為⼀種提高塑膠強度的有效方法得到積極採⽤。V-LINE® 不會給樹脂 帶來過度的剪切應⼒，因此可在成型時抑制長纖維材 料斷裂，有助於提高纖維材料成型件的強度。
Sodick IoT-IMM
除上述提到的獨創射出與塑化方式外，沙迪克也迅 速適應互聯網技術，透過將多種機床與網路環境相 連，充分利⽤從中收集的各種資訊和資料，為使⽤者 提供監控 (monitoring)、維護 (maintenance)、控制 (control)、分析 (analyze) 等 IoT(Internet of Things: 物聯網)服務，其中功能又可分為「在線功能」與「離線功能」。
在線功能
其中在線功能具備了「ETDL4」與「OTM-Mail」兩 項功能，分別敘述如下：
• ETDL4：透過在⽤戶端電腦中安裝ETDL4，與成型 機進行線上連接後，本功能可在⽤戶端電腦上顯⽰ 出所連接的成型機之資料，如運行情況、注射資料、 波形資料、成型條件、成型條件變更記錄/錯誤記 錄。
• OTM-Mail：將郵件伺服器與成型機進行線上連接 後，本功能便可以通過該郵件伺服器將錯誤資訊、成型資料、生產情況等資訊以電⼦郵件的型式，從 成型機向智慧手機、電腦等終端進行發送。此外， 郵件的發送也可進行設定，如發生錯誤時、生產完 成時、任意的指定時間等。
離線功能
離線功能則為Wave Log（波形記錄），透過本功能 可將如注射數據、波形數據、成型條件等各種資料 作為CSV資料進行收集。藉由直接將USB記憶體連 接到成型機上進行資料收集。最後只要將USB記憶 體連接到⽤戶端電腦上，再以普通的表格計算軟體 （Excel、Access等）讀取資料，即可進行資料管理。
關於Sodick
沙迪克（Sodick）成立於 1976 年，並發布了世界上 第⼀台「CNC放電加⼯機」。公司名稱的源⾃於「創 造(So)」、「實行(di)」、「辛苦・克服(ck)」的精神。 通過始終恪守我們開發機器的使命，我們不僅製造和 銷售「電動放電機」，還有「精密高速加⼯中⼼」、「射 出機」和「⾃動食品加⼯機」。Sodick通過改進⾃身 的專有技術，在開發新產品線的應⽤方⾯取得進展， 並通過製造為社會做出貢獻。
關於Sodick泰國
Sodick將市場劃分為四個區域，分別是日本、亞洲、 美洲和歐洲，並根據每個區域深入分析以滿足其市場 需求。在製造方⾯，Sodick正將生產設施轉移到海外， 這為我們帶來降低成本又能兼具高品質的優勢。
Sodick Thailand Co Ltd（Sodick 泰國）是我們成立 於1988年的第⼀家海外⼯廠。如今，Sodick泰國是 Sodick集團的主要生產基地，提供「放電加⼯機」、 「射出機」和先進的加⼯應⽤，⾄今已向市場交付了 30,000多台。■
