Moldex3D含纖維材料成型方案應用技術解析

　　Moldex3D Fiber可以對熱塑性和熱固性材料製造的纖維強化熱塑性與熱固性塑膠，準確模擬其短纖維與長纖維之三次元配向性分布。在Moldex3D R11的新版本上，採用最新自行研發的創新纖維配向性之科學理論模式—iARD-RPR模式，應用在長纖維配向的預測有絕佳效果，超越現有任何模式。此技術已申請美國專利審查中。Moldex3D Fiber提供詳盡的三維纖維配向數據，以瞭解纖維強化塑件的非等向性之收縮行為，以及纖維配向分佈對其非等向性之機械特性影響。因此，透過Moldex3D可以獲得可視化纖維排向的動態變化過程和不等向性收縮預測，進而協助使用者有效地掌控塑件的翹曲問題，以降低模具開發成本並增進產品的機械強度。

Moldex3D Fiber的預測能力：

• 使用者可自行定義纖維長度、直徑和含量，預測塑件的纖維配向以及收縮/翹曲程度。
• 針對短纖維和長纖維強化的塑件，預測其三維纖維配向分佈與熱機械特性分佈，以減少塑件的非等向性的收縮和翹曲問題。
• 可預測纖維強化熱塑性和熱固性塑膠的機械強度。

Moldex3D Fiber特色

• 採用Folgar-Tucker和iARD-RPR模組，預測三維短纖維與長纖維配向。
• 預測彈性模量分佈。
• 預測線性熱膨脹係數(CLTE)分佈。
• 採用強化纖維複合材料模型預測機械特性。
• 透過聯結Moldex3D FEA和Digimat等結構分析系統介面，可獲得熱機械特性之資訊。
• 只需三個參數，使用者可以輕易用實驗測定。
• 不需要設定澆口處的初始配向條件，使用者操作起來更為簡易。

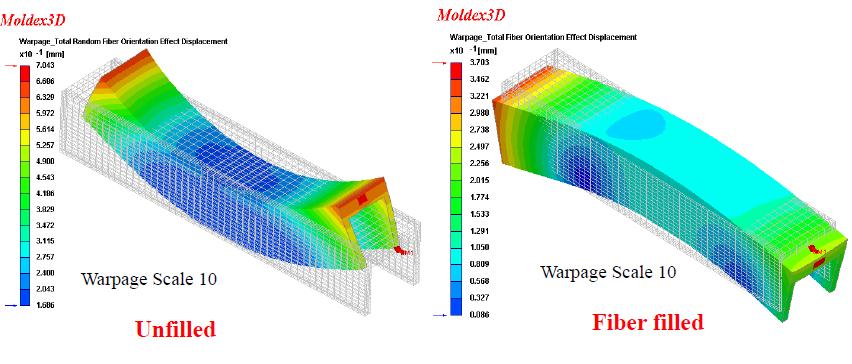

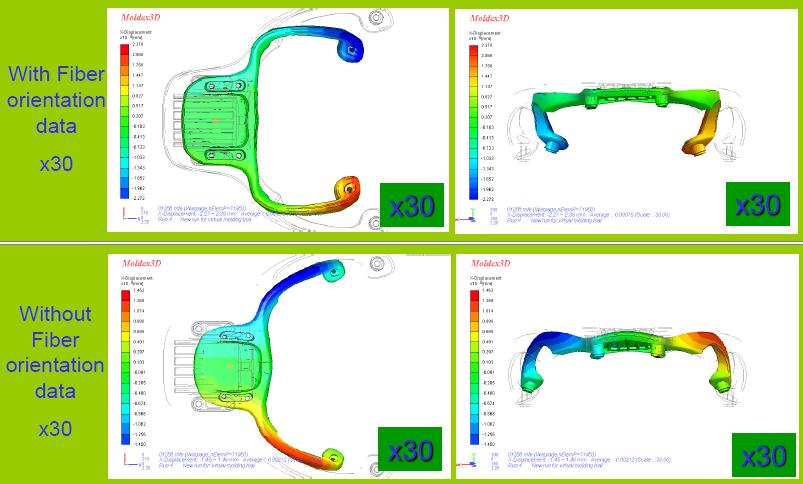

• 特別提昇纖維配向核心的計算效率達40-50%。 沒有含纖維和有含纖維的同一材料，變形可能會不一樣
