- B-SIM成型方案應用技術解析

　　B-SIM乃是Blow Molding Simulation之簡稱，為一套針對押出吹模(Extrusion blow molding)和射出吹模(Injection blow molding)成型製程所研發的模擬分析軟體。B-SIM 最大特色是可根據特定加工參數(如壓力設定、模具機件之作動、瓶胚初始溫度、厚度分佈…等等)，準確預估產品成型後其厚度分佈情形，以作為產品良窳之準繩。使用傳統試誤法較難有效率的瞭解塑膠製程與進行產品開發

　　B-SIM為優異的工具，可協助設計者更加瞭解製程的內部機制，更能尋找出問題的發生原因並確切的解決問題

B-SIM的能力特色：

• 縮短產品研發時間
• 減少昂貴的試誤程序
• 從眾多可行的設計中選擇較優化的設計

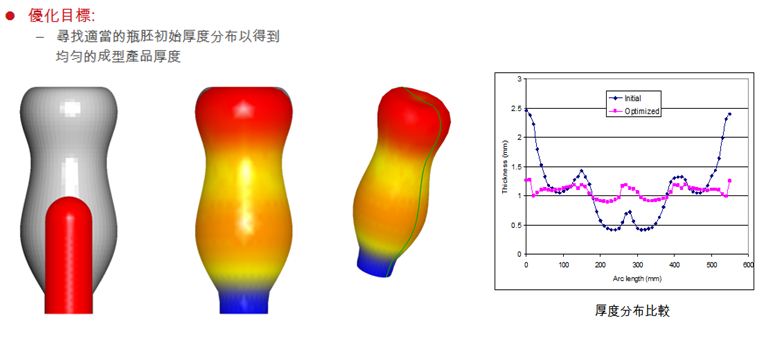

• 透過理想的瓶胚/胚料厚度設計可得到優化的產品厚度分布
• 透過理想的瓶胚/胚料溫度設定可得到優化的產品厚度分布

B-SIM的功能：

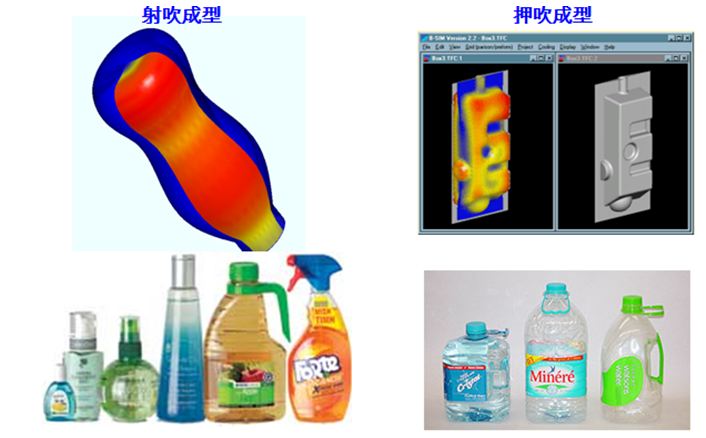

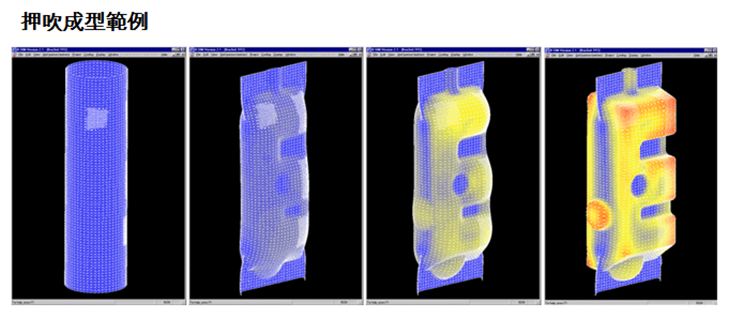

• 由胚料模擬押吹成型
• 由瓶胚模擬延伸吹塑成型
• 由黏彈性數學模式(K-BKZ)描述不同時間下的變形過程
• 使用三個不同的阻尼函數(damping functions)對於應變硬化(strain hardening)有較好的材料擬合(data fit)結果
• 引用WLF溫度相依性數學模式
• 內建材料庫，包含PE, PP, PET, PC, PMMA, ...
• 支援匯入IGES、STL file、DXF或Patran Neutral等常見3D檔案格式
• 支援多個可動物件(專案中可指定高達10種不同物件
• 考慮胚料隨時間而鬆弛的現象
• 考慮塑膠材料與拉桿間的摩擦
• 考慮材料/模具和材料/空氣間的熱傳導
• 具有親和力的圖形化介面進行專業的參數輸入
• 軟體介面包含詳細的線上說明文件、使用指南與練習範例
• 支援OpenGL，允許即時的影像旋轉、縮放與移動功能，可提供快速的光影或線架構顯示，並具有多種虛擬化選項
• 簡易完整的B-SIM專案編輯設定功能，緊密的結合專案設定與結果檔
• 安裝光碟包含眾多的範例，可做為解決吹塑成型問題的參考
